BONCH-ATS/PDU- 16A


Автоматический Ввод Резервного питания повышенной мощности для серверного и телекоммуникационного оборудования.



BONCH-ATS – широко известный АВР компании «МИП «БОНЧ АЙТИ» успешно используется в ведущих Дата-центрах России на сетях операторов связи и имеет множество положительных отзывов, решая задачи обеспечения непрерывной работы оборудования в дата-центрах и на узлах связи.

Идя навстречу пожеланиям коллег, «МИП «БОНЧ АЙТИ» разработало новое устройство Автоматический Ввод Резерва мощностью 16 А (3.5 КВт).

Оборудование на этом этапе серийно выпускается в двух форм-факторах:

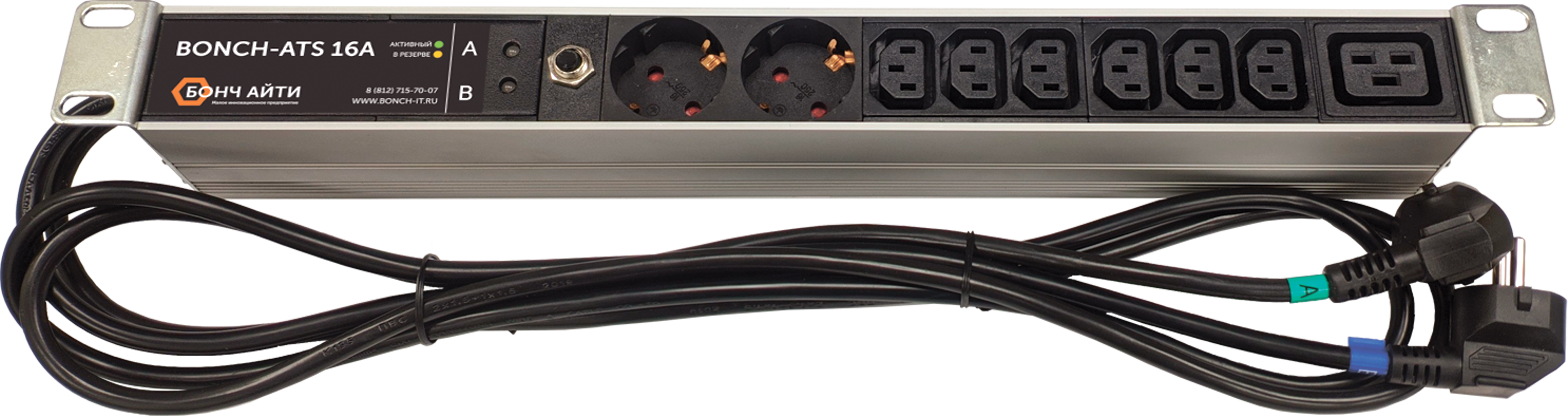

в виде стандартного горизонтального PDU — BONCH-ATS/PDU – 16 A – горизонтальное PDU стандартного размера для 19-дюймого шкафа, немного более углубленного профиля 484х45х60, но тоже весьма компактного. Имеет два шнура питания с вилками schuko для подключения двух независимых источников питания.  Для подключения нагрузки BONCH-ATS имеет разъемы:

Schuko – 2 шт.

С13 – 6 шт.

С19 – 1 шт.

Оборудование имеет тепловой предохранитель превышения нагрузки мощностью 16 А

Идеально подходит для уже работающих серверных/телекоммуникационных стоек.

Минимальное количество соединений. универсальное решение для подключения оборудования любого типа.

Традиционное для нас и очень удачное и оцененное исполнение АВР в виде горизонтального PDU.

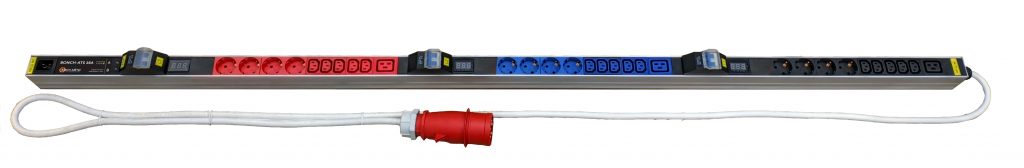

в виде части стандартного вертикального PDU 3x16 A (1863х45х60). PDU функционально разделено на три части пофазно. Первые две части – стандартное распределение питания, каждая из которых имеет свой автомат защиты, амперметр и следующие разъемы для подключения нагрузки 4 Schuko, 5 C13 1 C19.   Третья часть – АВР — BONCH-ATS-16A конструктивно встроенная в вертикальную ПДУ. АВР также имеет индивидуальный автомат защиты, амперметр для измерения мощности подключенной нагрузки.

Разъемы подключения

Schuko – 4 шт.

С13 – 5 шт.

С19 – 1 шт.

Подключение независимого источника питания для АВР – через разъем С20, расположенный на лицевой панели оборудования стандартным шнуром С19-С20.

Без подключения независимого источника питания – работа PDU ничем не отличается от работы стандартного трехфазного PDU 16А.



Решение в виде встроенного устройств BONCH-ATS в стандартную вертикальную PDU – уникальное решение для новых и вновь заполняемых шкафов, не занимающее драгоценное место в стойке, не создающее препятствий монтажа/демонтажа оборудования.

Опционально для подключения нагрузки возможна установка любой комбинации розеток.

Разработка собственной уникальной принципиальной схемы позволило использовать BONCH-ATS с более мощным оборудованием.

Основные характеристики остались прежними, хорошо зарекомендовавшие себя в предыдущем решении BONCH-ATS-8A

— полностью независимые источники питания (Электросети, ДГУ, ИБП)

— время переключения до 14 мс

— минимальное потребление электроэнергии

— отсутствие нагрева

— возможность работы в горячем коридоре.

BONCH-ATS применяется:

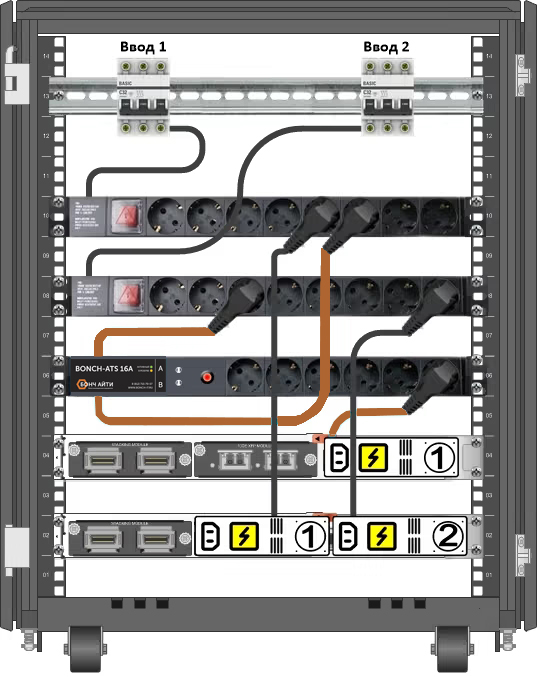

В телекоммуникационных шкафах дата-центров с двумя вводами питания обеспечивая:

— гарантированную работу оборудования с одним БП при отключении любого ввода или срабатывании защиты на PDU непосредственно в стойке

— непрерывную работу оборудования при проведении технических, профилактических, аварийных работ на системе электроснабжения ЦОДа.

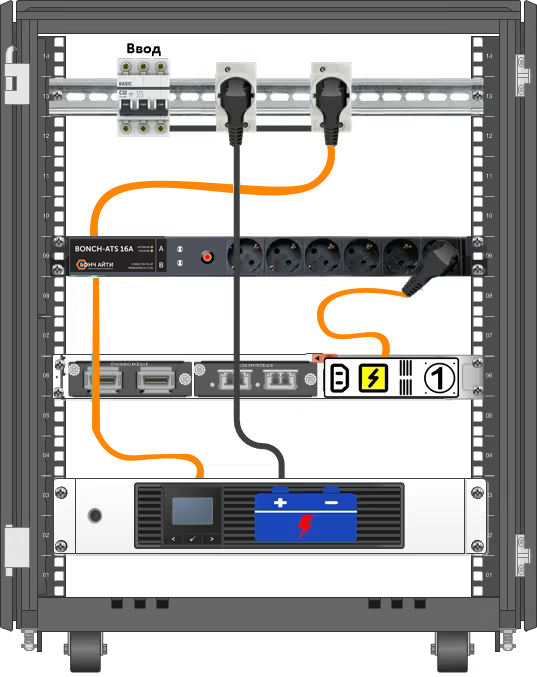

Для узлов доступа связи с одним вводом питания при применении ИБП обеспечивая:

— гарантированную работу оборудования в штатном режиме при неисправности, замене, профилактике ИБП.




Надежный. Компактный. Доступный. В наличии.
